Sürücünün Sıfırlanması
9902 makro seçiminin değiştirilmesi ile sürücü sıfırlanır.

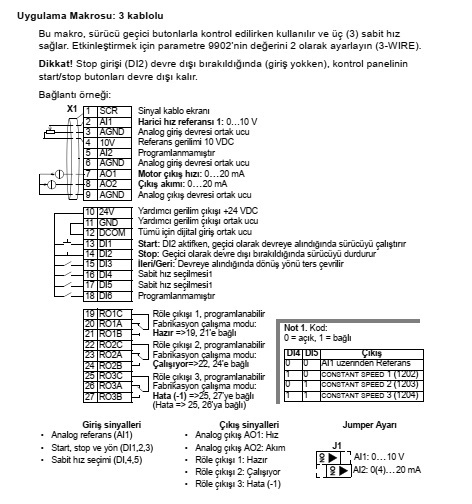

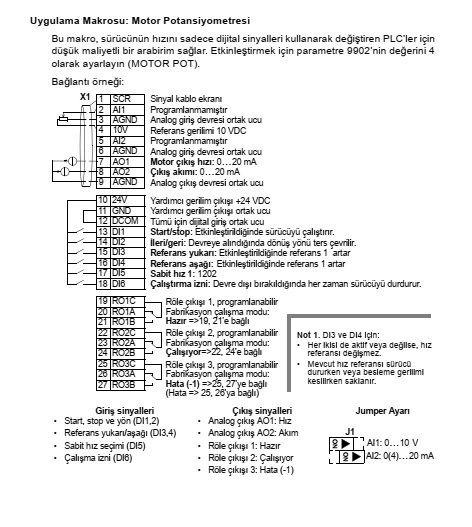

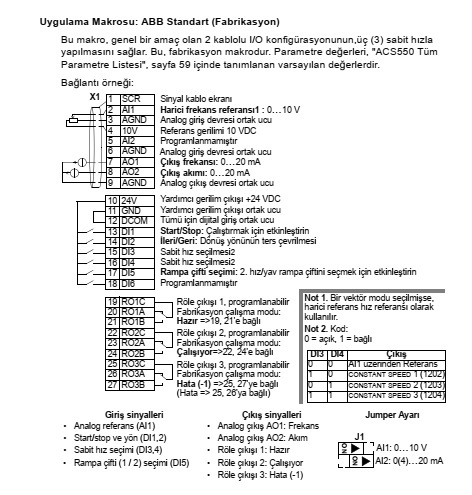

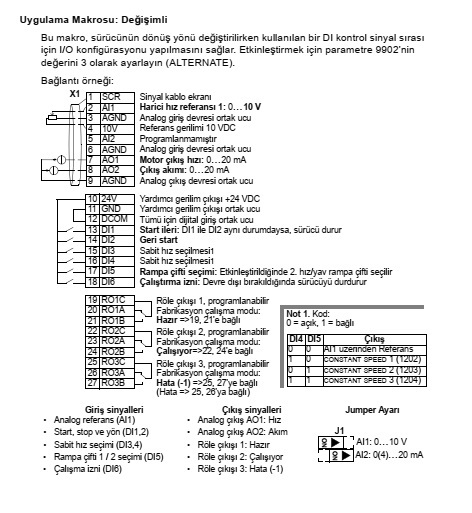

makro seçimi için ekli görsellere bakabilirsiniz.
Sürücüden temel ekrana parametre kopyalama
Sürücü durdurulur ve Local'e alınır.
Menüden Copy seçilir
uL seçeneği ile sürücü parametreleri ekrana kopyalanır.
Temel ekrandan sürücüye parametre kopyalama
Sürücü Local'e alınır.
Menüden Copy seçilir
dL A seçeneği ile sürücü parametreleri ekrana kopyalanır.
Sürücü KW değeri farklı ise dL P seçeneği kullanılır,
bu seçenek motor ve haberleşme parametrelerini kopyalamaz.
Gelişmiş ekranda (ACS-CP-A) yedekleme işlemleri
Par Backup menüsünden yapılır.

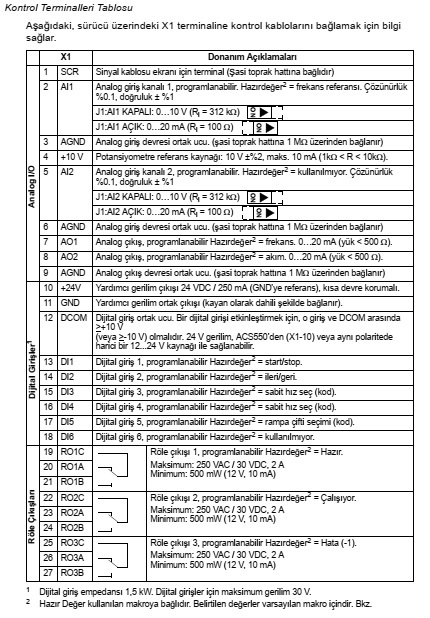

Komut ve Referans Seçimi

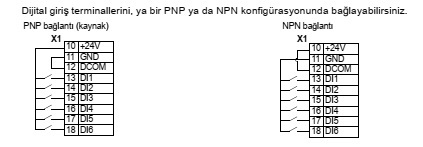

1001 Start Seçimi =2 di1 start, di2 geri / =9 di1 ileri, di2 geri
1003 Yön Seçimi = 1 ileri, 2 geri, 3 değiştirilebilir
1103 Ref1 Seçimi = 1 ai1, 2 ai2, 3 joystik(pot ile ileri-geri)
1104 Ref1 Min
1105 Ref1 Max
2007 Min. Frek.
2008 Max. Frek
2202 Hızlanma
2203 Yavaşlama
2101 Start Modu = 1 oto, 2 mıknatıslamalı,
4 tork+, 6 dön. yakala, 7 yakala + tork
2102 Duruş Modu 2102 = 1 serbest, 2 rampa
Motor Parametreleri
9903 Motor tipi = 1 Asenkron, 2 Mıknatıslı
9904 Kontrol modu = 1 Vektör Hız, 2 Vektör Tork, 3 Skaler Frek
9905 Motor Voltajı =
9906 Motor Akımı=
9908 Motor Hızı=
9909 Motor Gücü=
9910 Motor Tanıma=0 pasif, 1 aktif (motor yükten ayrılmalıdır)
9912 Motor Tork=
9913 Motor Kutup Sayısı=
9914 Faz Tersleme=0 pasif, 1 aktif
9915 Motor CosFi=
İleri Düzey Parametreler
Haberleşme Parametreleri RJ45

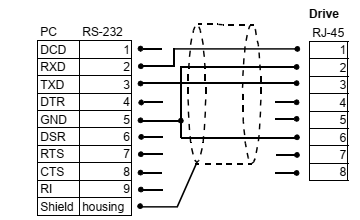

Yukarıdaki şemada ile pc bağlantısı yapılacaksa
bu değerler kontrol edilmelidir.
5201=istasyon adresi
5202=baud hızı
5203=parite
Haberleşme Paremetreleri Fieldbus
5302 Fieldbus Adresi
5303 Baud hızı
5304 Parite
5305 Hab. profili =0 ABB sınırlı, 1 DCU, 2 ABB Full
5310...5317 adres parametreleri de girilmelidir.
(Ekran ile dL P komutu kullanılarak yapılan kopyalamada
bu parametreler aktarılmaz, el ile girilir.)
İzleme Parametreleri
Ana ekranda ok tuşlarına basılarak görülen 3 değer şu şekilde değiştirilebilir.
Bu değerler 3401, 3408, 3415 parametrelerinden atanır.
atanabilecek değerler şunlar arasından seçilebilir;
Bu değerler aynı zamanda izleme parametreleridir. (Örn. 0107 Dc Bus V.)
101 Hız & Yön
102 Hız (rpm)
103 Çıkış frekansı
104 Akım
105 Tork
106 Güç
107 Bara voltajı
109 Çıkış voltajı
110 Sürücü sıcaklığı
145 Motor sıcaklığı
Kilitler ve Denetim Parametreleri
1602 Parametre kilidi = 0 kilit aktif, 1 kilit pasif,
2 değişiklikler kaydedilmez, kaydetmek için 1607=1 yap
1603 Şifre girişi = varsayılan şifre 358 veya 564
1606 Lokal kilit = 0 açık, 7 kilitli
1607 Manuel parametre kaydetme = 0 işlem yok, 1 kaydet
1610 Alarm gizleme = 0 gizlenir, 1 gösterilir.
1612 Fan kontrol =0 oto, 1 sürekli
2606 PWM Frek =4,8,12,16 KHz
3017 Toprağa kaçak denetimi = 0 pasif, 1 aktif
3023 Sürücü çalışmıyorken bağlantı hatası izleme = 0 pasif, 1 aktif
