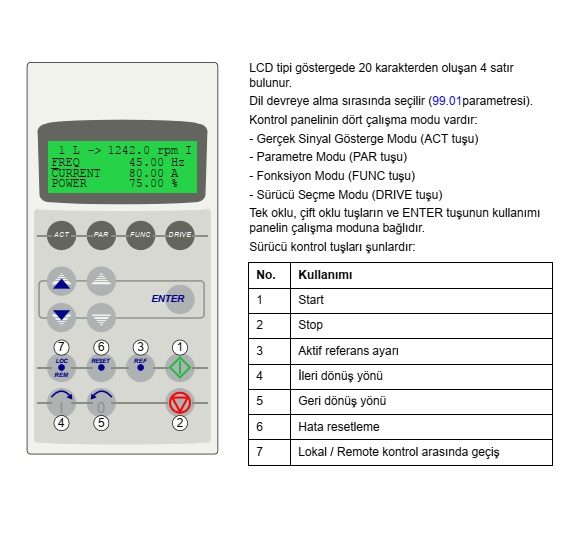

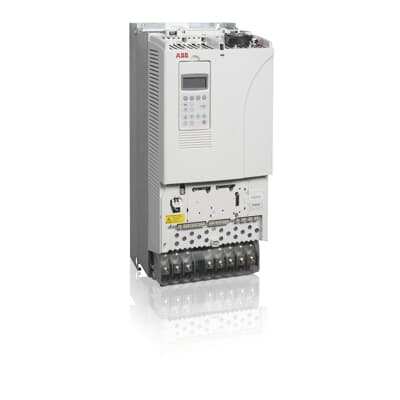

Kontrol Paneli

ACS800 serisi diğer abb serilerinden biraz farklı bir kontrol paneli kullanır.
Bu kontrol panelinde;
Anlık değerleri görmek için ACT tuşuna,
Parametrelere girmek için PAR tuşuna,
Fonksiyonlara girmek için FUNC tuşuna,
Sürücü bilgilerini görmek için DRİVE tuşuna
basarak gerekli menülere erişebilirsiniz.

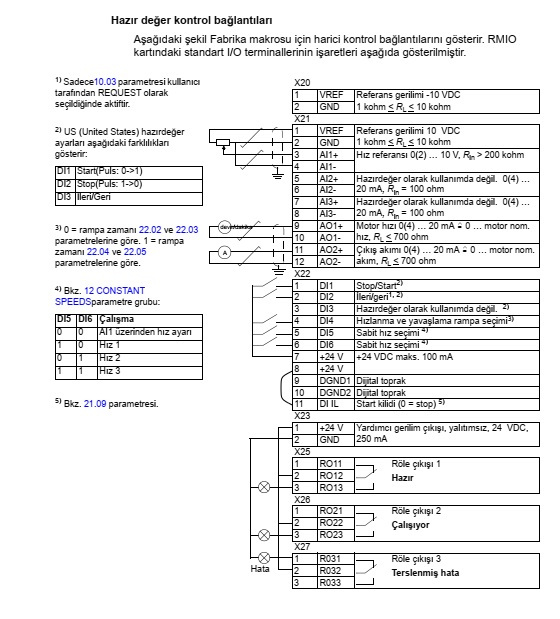

Lokal Kontrol
Ekranın sol üst kısmındaki L harfi sürücünün lokal
modda olduğunu belirtir, referans komutu ref tuşuna basıp istenen değeri girerek, start-stop komutları
ekran üzerindeki yeşil ve kırmızı tuştan verilir.
L harfi yoksa sürücü normal şekilde terminalden bilgi alır.

Parametre Kopyalama
Sürücünün duruşta olduğundan ve Lokal modda (L) olduğundan emin olunuz.
FUNC tuşu ile fonksiyon moduna giriniz,
çift ok tuşu ile upload, download, contrast yazan ekrana
geçiş yapın, menüde seçili olan fonksiyonun üzerinde
bir imleç yanıp sönecektir, yapacağınız işlem için
tek ok tuşlarını kullanarak imleci hareket ettirin.
Sürücüden panele aktarım için Upload,
Panelden sürücüye aktarım için Download
fonksiyonunu seçerek Enter tuşu ile işlemi başlatın.

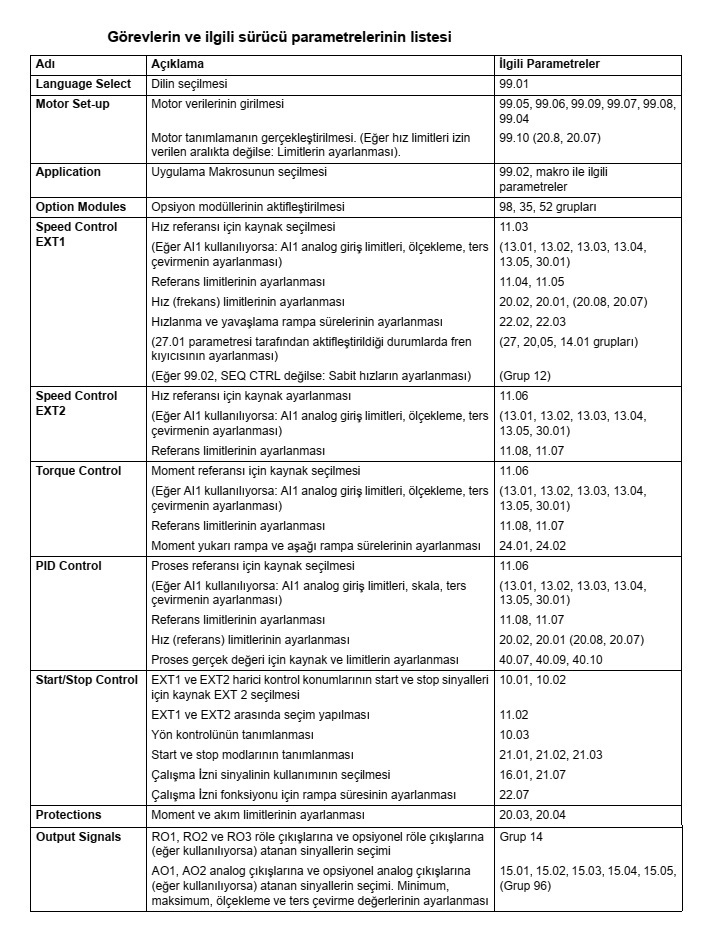

Motor Kontrol Modu
Bu sürücü tüm sürücülerin kullanmış olduğu Skaler (V/F)
kontrole ek olarak DTC modunu kullanabilir, bu mod motor
kontrolünde ekstra hassasiyet sağlar. (99.04=DTC)
Sürücü test veya başka bir amaçla farklı güçte bir motor ile denenmek isteniyorsa motor değerleri mutlaka girilmelidir.
Eğer deneme için kullanılacak motor sürücü gücünün 1/6 veya
daha küçük ise sürücü Skaler moda alınarak denemme
yapılmalıdır. (99.04=SCALAR)
